Anslutning av ström till laddstation.

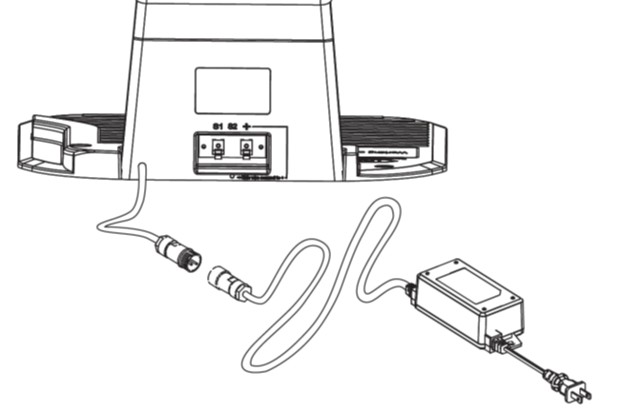

- Anslut kontakterna: Anslut laddstationens kabel till strömförsörjningens kabel.
- Anslut strömförsörjningen: Sätt strömförsörjningen i ett 230v uttag.
- Fäst laddstationen: När laddstationen är korrekt placerad, fäst den i marken med de 6 pluggarna genom monteringshålen.
- Var försiktig med avgränsningskabeln: Undvik att slå, sträcka eller bryta kabeln när du skruvar i pluggarna.
- Kontrollera installationen: Kontrollera kontrollampan på laddstationen för att säkerställa att allt är korrekt anslutet.
| Kontrollampa | Betydelse |
| Avstängd | Laddstationen är inte ansluten till ström. |
| Lyser grönt (symbol 1) | Avgränsningskabeln är korrekt ansluten, robotgräsklipparen är redo och batteriet är fulladdat. |
| Blinkar grönt (symbol 2+3) | Det finns ett brott på avgränsningskabeln. Avgränsningskabelns ändar är anslutna omvänt på laddstationen. Rätta till felet |
| Lyser rött (symbol 4) | Batteriet laddas. |
| Blinkar växelvis grönt och rött | Underhållsladdning av batteriet (trickle charging). |
Fel vid avgränsningskabelns signal:
- Kontrollera längden på avgränsningskabeln: Se till att den inte är längre än 250 meter.
- Kontrollera anslutningarna: Se till att anslutningarna är torra och korrekt gjorda. Använd den medföljande kopplingsmuffen utan att avisolera kabeln först.
- Mät resistansen: Ta ut ändarna av avgränsningskabeln ur laddstationen och mät resistansen med en multimeter. En ny kabel bör ha en resistans på cirka 2 Ohm per 100 meter. Om resistansen är över 8-10 Ohm kan kabeln behöva bytas ut.
- Gör en testbana: Använd cirka 10 meter avgränsningskabel för att göra en testbana för att kontrollera om robotgräsklipparen fungerar korrekt. Kom ihåg att ta ut ändarna från den rätta avgränsningskabeln ur laddstationen först.
Användning av kopplingsmuff:
- Kontrollampa blinkar grönt: Detta indikerar ett brott på avgränsningskabeln.
- Förbered kabeln: Klipp ändarna av kabeln rena med en avbitartång.
- Kopplingsmuff: Sätt in kabelns ändar i en kopplingsmuff utan att avisolera dem.

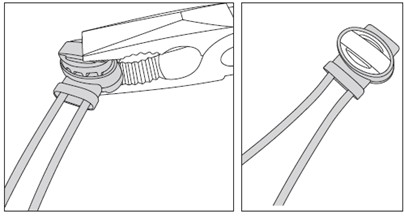

- Pressning: Använd en flathandtag för att pressa kopplingsmuffen ordentligt så att metallplåten inuti går genom isoleringen och återställer anslutningen.
När kontrollampan lyser grönt är avgränsningskabeln troligen korrekt utlagd och ansluten. Här är några enkla tips:
- Pluggar: Se till att alla plastpluggar är helt nedslagna i marken.
- Kabel: Kontrollera att kabeln ligger stramt och platt mot marken.
- Signal: Om det finns fel, dubbelkolla anslutningarna vid laddstationen.
